2026/07/08(水)ASUS RT-BE92Uなど一式を買ったのでセットアップログとか

更新日：
投稿日：

折角LAN内10GbEにしたし、WiFi7が出てずいぶん経つし無線LAN環境も充実させたいよなぁ…と思い、WiFi7対応のWANポート10GbE対応ルーターとしてASUS RT-BE92Uを買ったので、その関連のログ。

今回買ったもの

開封の儀

ASUS RT-BE92U

箱を開けるとこんな感じ。紙の繊維を圧縮したようなケースや紙箱に入った、最近ではよくある梱包。

付属品は壁掛けフック、ACアダプタ、壁掛けフックを固定するネジ、CAT6 LANケーブル。

LANケーブルは同梱品にありがちな極太で硬そうなやつ。

ASF-10G-T80

トランシーバーは金属製の缶に入っており、やたら凝っていた。

手持ちのCAT6Aケーブルを挿すとこんな感じ。

設置後の風景

Before After

びふぉーの写真が去年のものなので完全に前後の写真という訳ではないが、大体こんな感じということで…。

例えばBeforeとAfterでは右側から伸びているコンセントの本数が違うが、これは今回の施工とは関係なく、もっと前に配線変更で減らしたものである。

セットアップの儀

地味にハマるポイントがあり、苦労した。

  1. まずL2スイッチにWANポートを接続しセットアップを始めた
  2. 192.168.50.1が初期IPで、このIPがあることを確認して、http://192.168.50.1に接続するものの何故か繋がらない
  3. http://www.asusrouter.comに繋げとマニュアルにあったので繋ぐが繋がらない
  4. http://192.168.50.1:8443/に繋ぐといい情報を得たが繋がらない
  5. http://www.asusrouter.com:8443/にも繋がらない
  6. https://192.168.50.1:8443/にもhttps://www.asusrouter.com:8443/にも繋がらない
  7. 有線だから悪いのかと思い、WiFi経由で接続を頃見るが繋がらない
  8. WANポートの線を抜きスタンドアロンにして、WiFi経由で同じことをやり直したがやはり繋がらない
  9. しかしWiFiのデフォルトゲートウェイは192.168.50.1を挿していた
  10. ブラウザ経由で操作できないのはなんとも承服しがたいがASUS Routerアプリを試すことにした
  11. アプリを起動しルーターに接続すると「モデルをルーターのWANポートに接続したことを確認してください。」というメッセージが表示され、プログレスバーが100%になるとエラーで死んだ
  12. リトライすると通ったので無視することにした。WANに直接刺さってないと上手く動かないのかもしれない
  13. ISPがどうのこうのなどWAN前提のメッセージが何度か出たが全部無視した
  14. WANの種類を選べと言われたがAPにWANもクソもないのでDHCPのまま進めた
  15. 「ネットワークを再アクティブ化」というのが出たので数分見守った。再起動してるだけだと思う
  16. 動作モードをタップ
  17. アクセスポイントモードを選択し適用
  18. ここまで行うとブラウザからhttp://192.168.50.1への接続に成功したが、あんまり納得できなかった
  19. 管理画面に入ったら詳細設定→LAN→スイッチ制御に遷移しジャンボフレーム有効をON
  20. 管理→システム→サービス→SSHを有効にする、で「LAN only」
  21. SSHのポートを適当に指定し、パスワードログインを許可「いいえ」、認証済みキーに公開鍵を貼り付けて設定
  22. ここから先はSSHに入れた
  23. OSはBusyBox v1.24.1で、何故かIPv6がなく、iperf3が最初から入っていた。どうやらこのルーターにはIPv4でアクセスするしかなさそうだ
  24. ホームディレクトリは/tmp/home/rootで、再起動したら消えそうな勢い
  25. ルートディレクトリは以下の構成で、ルートにはASUS関連のファイルが直置きで散らばっていた
    /.diag
/.sdn
/asusdebuglog
/asusfbsvcs
/avahi
/bwdpi
/cfg_mnt
/confmtd
/dm
/etc
/home
/mnt
/nc
/netool
/notify
/share
/var

速度計測

AP・サーバー間の通信測定

APからサーバーに飛ばしたiperf3の測定結果。構成は以下の通り、速度はその口がサポートしている最大を記載。

なお、このケースではAPのCPU使用率が100%に張り付いていた。

  1. [AP] RT-BE92U (OUT RJ-45 10GbE)
  2. [LANケーブル] CAT 6A RJ45 LAN (CAT6A 10GbE)
  3. [トランシーバー] ASF-10G-T80 (10GbE)
  4. [L2SW] MikroTik CRS305-1G-4S+IN (SFP+ 10GbE)
  5. [DAC] 10Gtek CAB-10GSFP-P0.5M-30 (SFP+ DAC 10GbE)
  6. [NIC] Mellanox ConnectX-4 Lx (SFP+ 10GbE)
  7. [サーバー] Ubuntu 24.04.4 LTS
[物理線経由] AP → サーバー
[ ID] Interval Transfer Bandwidth Retr Cwnd
[ 4] 0.00-1.00 sec 448 MBytes 3.76 Gbits/sec 0 467 KBytes
[ 4] 1.00-2.00 sec 455 MBytes 3.81 Gbits/sec 0 467 KBytes
[ 4] 2.00-3.00 sec 449 MBytes 3.77 Gbits/sec 0 3.61 MBytes
[ 4] 3.00-4.00 sec 428 MBytes 3.58 Gbits/sec 0 3.79 MBytes
[ 4] 4.00-5.00 sec 450 MBytes 3.78 Gbits/sec 0 3.79 MBytes
[ 4] 5.00-6.00 sec 461 MBytes 3.86 Gbits/sec 0 3.79 MBytes
[ 4] 6.00-7.00 sec 465 MBytes 3.91 Gbits/sec 0 3.79 MBytes
[ 4] 7.00-8.00 sec 456 MBytes 3.83 Gbits/sec 0 3.79 MBytes
[ 4] 8.00-9.00 sec 462 MBytes 3.88 Gbits/sec 0 3.79 MBytes
[ 4] 9.00-10.00 sec 448 MBytes 3.75 Gbits/sec 0 3.79 MBytes
[ ID] Interval Transfer Bitrate Retr
[ 4] 0.00-10.00 sec 4.42 GBytes 3.79 Gbits/sec 0 sender
[ 4] 0.00-10.00 sec 4.42 GBytes 3.79 Gbits/sec receiver
[物理線経由] サーバー → AP
[ ID] Interval Transfer Bandwidth Retr Cwnd
[ 5] 0.00-1.00 sec 280 MBytes 2.35 Gbits/sec 11 406 KBytes
[ 5] 1.00-2.00 sec 292 MBytes 2.45 Gbits/sec 7 400 KBytes
[ 5] 2.00-3.00 sec 324 MBytes 2.72 Gbits/sec 17 354 KBytes
[ 5] 3.00-4.00 sec 318 MBytes 2.67 Gbits/sec 19 387 KBytes
[ 5] 4.00-5.00 sec 309 MBytes 2.60 Gbits/sec 17 320 KBytes
[ 5] 5.00-6.00 sec 302 MBytes 2.53 Gbits/sec 13 293 KBytes
[ 5] 6.00-7.00 sec 312 MBytes 2.61 Gbits/sec 21 413 KBytes
[ 5] 7.00-8.00 sec 312 MBytes 2.62 Gbits/sec 15 414 KBytes
[ 5] 8.00-9.00 sec 322 MBytes 2.70 Gbits/sec 7 400 KBytes
[ 5] 9.00-10.00 sec 287 MBytes 2.41 Gbits/sec 8 370 KBytes
[ ID] Interval Transfer Bitrate Retr
[ 5] 0.00-10.00 sec 2.99 GBytes 2.56 Gbits/sec 135 sender
[ 5] 0.00-10.00 sec 2.98 GBytes 2.56 Gbits/sec receiver

ノートPC

ノートPCとサーバーをAPを挟んで繋いだ時のiperf3の測定結果。

[WiFi経由] ノートPC → サーバー（旧AP）

従前のAPを利用し、ノートPCからサーバーに飛ばしたiperf3の測定結果。構成は以下の通り、速度はその口がサポートしている最大を記載。

  1. [ノートPC] Windows 11 Home (WiFi 6E)
    • NEC Lavie PC-GN20D72DYEDYH2YAA
  2. [旧AP] WSR-1800AX4P (IN Wi-Fi 6→OUT 1GbE LAN)
  3. [LANケーブル] CAT 6A RJ45 LAN (CAT6A)
  4. [L3SW] R86S U1 (IN RJ45 2.5GbE→OUT SFP+ 10GbE)
    • ここでRJ45とSFP+をソフトウェアでブリッジしている（こいつにはNICが2枚刺さってる
  5. [L2SW] MikroTik CRS305-1G-4S+IN (SFP+ 10GbE)
  6. [DAC] 10Gtek CAB-10GSFP-P0.5M-30 (SFP+ DAC 10GbE)
  7. [NIC] Mellanox ConnectX-4 Lx (SFP+ 10GbE)
  8. [サーバー] Ubuntu 24.04.4 LTS
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 15.2 MBytes 128 Mbits/sec
[ 5] 1.00-2.00 sec 16.6 MBytes 139 Mbits/sec
[ 5] 2.00-3.02 sec 16.1 MBytes 134 Mbits/sec
[ 5] 3.02-4.01 sec 15.9 MBytes 133 Mbits/sec
[ 5] 4.01-5.01 sec 15.9 MBytes 133 Mbits/sec
[ 5] 5.01-6.02 sec 13.6 MBytes 114 Mbits/sec
[ 5] 6.02-7.01 sec 14.4 MBytes 121 Mbits/sec
[ 5] 7.01-8.01 sec 14.8 MBytes 124 Mbits/sec
[ 5] 8.01-9.01 sec 13.0 MBytes 109 Mbits/sec
[ 5] 9.01-10.01 sec 12.9 MBytes 108 Mbits/sec
[ ID] Interval           Transfer     Bitrate
[  5]   0.00-10.01  sec   148 MBytes   124 Mbits/sec                  sender
[  5]   0.00-10.03  sec   147 MBytes   123 Mbits/sec                  receiver
[WiFi経由] ノートPC → サーバー（新AP）

今回購入したAPを利用し、ノートPCからサーバーに飛ばしたiperf3の測定結果。構成は以下の通り、速度はその口がサポートしている最大を記載。

  1. [ノートPC] Windows 11 Home (WiFi 6E)
    • NEC Lavie PC-GN20D72DYEDYH2YAA
  2. [新AP] RT-BE92U (OUT RJ-45 10GbE)
  3. [LANケーブル] CAT 6A RJ45 LAN (CAT6A 10GbE)
  4. [トランシーバー] ASF-10G-T80 (10GbE)
  5. [L2SW] MikroTik CRS305-1G-4S+IN (SFP+ 10GbE)
  6. [DAC] 10Gtek CAB-10GSFP-P0.5M-30 (SFP+ DAC 10GbE)
  7. [NIC] Mellanox ConnectX-4 Lx (SFP+ 10GbE)
  8. [サーバー] Ubuntu 24.04.4 LTS
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec 128 MBytes 1.07 Gbits/sec
[ 5] 1.00-2.00 sec 126 MBytes 1.06 Gbits/sec
[ 5] 2.00-3.01 sec 127 MBytes 1.05 Gbits/sec
[ 5] 3.01-4.01 sec 123 MBytes 1.03 Gbits/sec
[ 5] 4.01-5.01 sec 130 MBytes 1.09 Gbits/sec
[ 5] 5.01-6.01 sec 127 MBytes 1.06 Gbits/sec
[ 5] 6.01-7.01 sec 146 MBytes 1.23 Gbits/sec
[ 5] 7.01-8.01 sec 139 MBytes 1.16 Gbits/sec
[ 5] 8.01-9.01 sec 137 MBytes 1.15 Gbits/sec
[ 5] 9.01-10.01 sec 124 MBytes 1.04 Gbits/sec
[ ID] Interval           Transfer     Bitrate
[  5]   0.00-10.01  sec  1.28 GBytes  1.09 Gbits/sec                  sender
[  5]   0.00-10.03  sec  1.27 GBytes  1.09 Gbits/sec                  receiver

スマホ

スマホとサーバーをAPを挟んで繋いだ時のiperf3の測定結果。

[WiFi経由] スマホ → サーバー（旧AP）

従前のAPを利用し、スマホからサーバーに飛ばしたiperf3の測定結果。構成は以下の通り、速度はその口がサポートしている最大を記載。

  1. [スマホ] Xperia 1 VIII (WiFi 7)
  2. [旧AP] WSR-1800AX4P (IN Wi-Fi 6→OUT 1GbE LAN)
  3. [LANケーブル] CAT 6A RJ45 LAN (CAT6A)
  4. [L3SW] R86S U1 (IN RJ45 2.5GbE→OUT SFP+ 10GbE)
    • ここでRJ45とSFP+をソフトウェアでブリッジしている（こいつにはNICが2枚刺さってる
  5. [L2SW] MikroTik CRS305-1G-4S+IN (SFP+ 10GbE)
  6. [DAC] 10Gtek CAB-10GSFP-P0.5M-30 (SFP+ DAC 10GbE)
  7. [NIC] Mellanox ConnectX-4 Lx (SFP+ 10GbE)
  8. [サーバー] Ubuntu 24.04.4 LTS
[ ID] Interval Transfer Bitrate Retr Cwnd
[433] 0.00-1.00 sec 42.1 MBytes 353 Mbits/sec 2 980 KBytes
[433] 1.00-2.00 sec 39.6 MBytes 332 Mbits/sec 2 526 KBytes
[433] 2.00-3.00 sec 40.0 MBytes 336 Mbits/sec 0 581 KBytes
[433] 3.00-4.00 sec 30.0 MBytes 251 Mbits/sec 5 188 KBytes
[433] 4.00-5.00 sec 30.4 MBytes 255 Mbits/sec 1 199 KBytes
[433] 5.00-6.00 sec 22.9 MBytes 192 Mbits/sec 2 184 KBytes
[433] 6.00-7.00 sec 28.9 MBytes 242 Mbits/sec 1 209 KBytes
[433] 7.00-8.00 sec 27.1 MBytes 228 Mbits/sec 2 146 KBytes
[433] 8.00-9.00 sec 22.5 MBytes 189 Mbits/sec 1 205 KBytes
[433] 9.00-10.00 sec 28.0 MBytes 235 Mbits/sec 2 164 KBytes
[ ID] Interval           Transfer     Bitrate         Retr
[433]   0.00-10.00  sec   312 MBytes   261 Mbits/sec   18            sender
[433]   0.00-10.01  sec   311 MBytes   260 Mbits/sec                  receiver
[WiFi経由] スマホ → サーバー（新AP）

今回購入したAPを利用し、スマホからサーバーに飛ばしたiperf3の測定結果。構成は以下の通り、速度はその口がサポートしている最大を記載。

  1. [スマホ] Xperia 1 VIII (WiFi 7)
  2. [新AP] RT-BE92U (OUT RJ-45 10GbE)
  3. [LANケーブル] CAT 6A RJ45 LAN (CAT6A 10GbE)
  4. [トランシーバー] ASF-10G-T80 (10GbE)
  5. [L2SW] MikroTik CRS305-1G-4S+IN (SFP+ 10GbE)
  6. [DAC] 10Gtek CAB-10GSFP-P0.5M-30 (SFP+ DAC 10GbE)
  7. [NIC] Mellanox ConnectX-4 Lx (SFP+ 10GbE)
  8. [サーバー] Ubuntu 24.04.4 LTS
[ ID] Interval Transfer Bitrate Retr Cwnd
[512] 0.00-1.00 sec 145 MBytes 1.21 Gbits/sec 0 1.93 MBytes
[512] 1.00-2.00 sec 135 MBytes 1.13 Gbits/sec 1 1.93 MBytes
[512] 2.00-3.00 sec 133 MBytes 1.12 Gbits/sec 0 1.93 MBytes
[512] 3.00-4.00 sec 156 MBytes 1.31 Gbits/sec 0 1.93 MBytes
[512] 4.00-5.00 sec 161 MBytes 1.35 Gbits/sec 0 1.93 MBytes
[512] 5.00-6.00 sec 143 MBytes 1.20 Gbits/sec 0 1.93 MBytes
[512] 6.00-7.00 sec 141 MBytes 1.18 Gbits/sec 0 1.93 MBytes
[512] 7.00-8.00 sec 150 MBytes 1.26 Gbits/sec 0 1.93 MBytes
[512] 8.00-9.00 sec 149 MBytes 1.25 Gbits/sec 0 1.93 MBytes
[512] 9.00-10.00 sec 122 MBytes 1.02 Gbits/sec 0 1.93 MBytes
[ ID] Interval           Transfer     Bitrate         Retr
[512]   0.00-10.00  sec  1.40 GBytes  1.20 Gbits/sec    1            sender
[512]   0.00-10.01  sec  1.40 GBytes  1.20 Gbits/sec                  receiver

https://wikidevi.wi-cat.ru/ASUS_RT-BE92U
CPU1: Broadcom BCM6765 (2.0 GHz, 4 cores)

まとめ

環境 送信 受信 備考
新AP→サーバー 3.79Gbps 3.79Gbps CPU使用率が100%に張り付いていた
サーバー→新AP 2.56Gbps 2.56Gbps
ノートPC→旧AP→サーバー 124Mbps 123Mbps
ノートPC→新AP→サーバー 1.09Gbps 1.09Gbps 旧環境の約8倍
スマホ→旧AP→サーバー 261Mbps 260Mbps
スマホ→新AP→サーバー 1.20Gbps 1.20Gbps 旧環境の約4倍

公式商品ページには「最大9700Mbpsの超高速トライバンドWiFi 7」とあり、10GbEのWANポートがあることから10Gbpsを期待したものの、10Gbps出ることはなかった。所詮無線は無線ということか…。

とはいえ、以前のAPと比べたときの速度は4～8倍と格段に上がっており、WiFi経由での写真の転送もかなり早くなっており、全体的な満足度は高い。

今までルーターと言えば数千円のものを常用してきており、これは3万円強したが、よい買い物だったと思う。

あとがき

ルーターの置き方やアンテナの方向に無理があるので、ラックにぶら下げておけるような紐か何かがあると便利かもなぁと思ったので、そのうち整備したいところだ。

或いは壁美人を使って壁に付けるのもなくはないかもしれないが、ケーブルを伸ばすとケーブルに埃が溜まって嫌なので、それはしないかもしれない…。

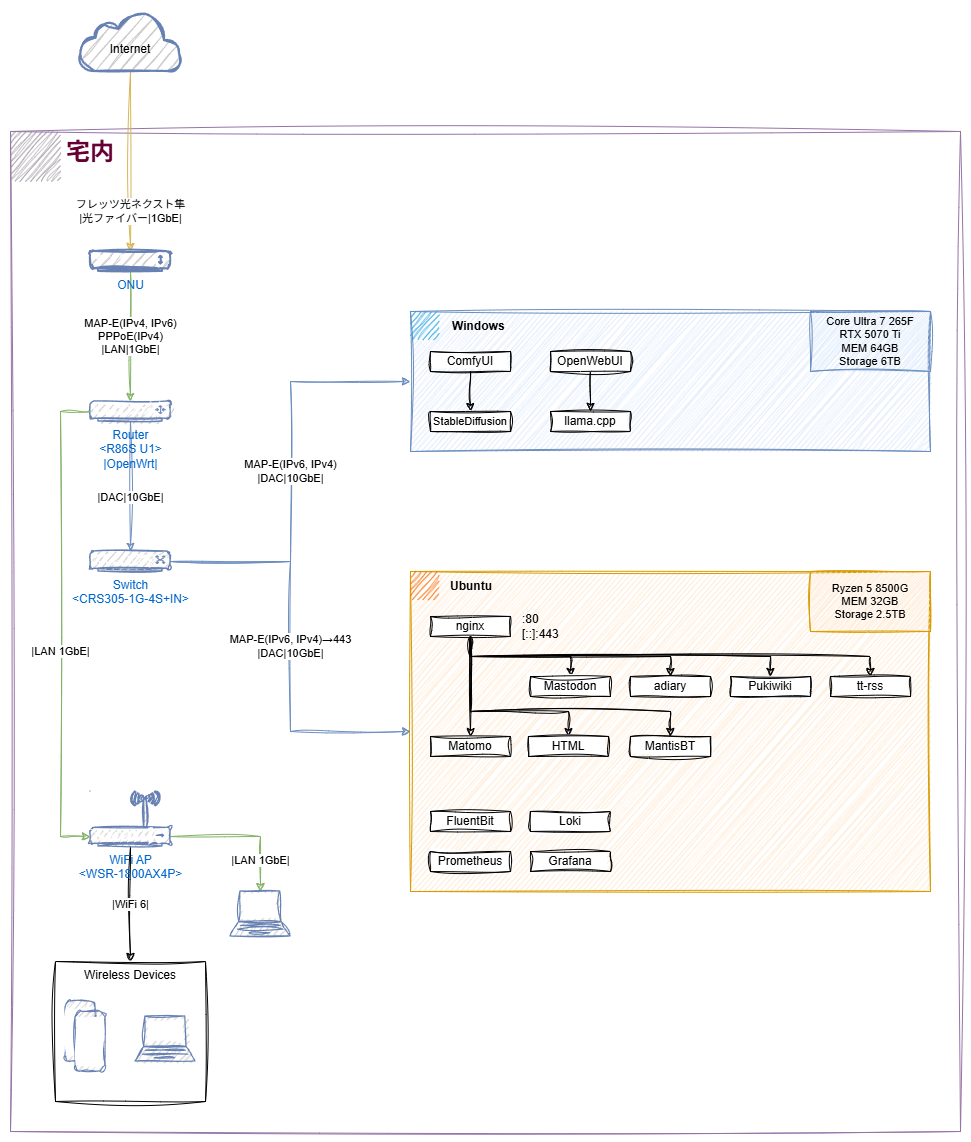

旧AP (1GbE, WiFi6) 新AP (10GbE, WiFi7)

ひとまず10GbEネットワークが広がったので満足度は高まった。WiFi APの部分以外も微妙に変わっているが、これはConoHa VPSを前段に置く対応を取りやめたことを反映しているためだ。要するに別件の変更がごっちゃになっている（）
