ノートPCは夏場にパフォーマンスが落ちるが、冷やす方法は何かないかと試行錯誤したログ。
ちゃんと計測したわけではないので効果は雰囲気。雑な観測では100度付近に張り付いていたCPU温度が60度くらいに落ち着き、大分マシになった。
試したら10度くらい下がった気がする。グリスはNoctuaのやつを使った。
熱は上に移動するが、普通に置いているとキーボードに熱がこもるため、ひっくり返すことで熱がたまるのを抑える。
開いた状態でひっくり返すのは少なからずキーボード面に移動する熱を発散させるため。
裏ブタに熱がこもるので外すことで放熱できるようにする。
ノートPCを開いた状態でひっくり返して、裏ブタを外し、本来の表面に風を当ててみたら10度くらい下がった気がする。

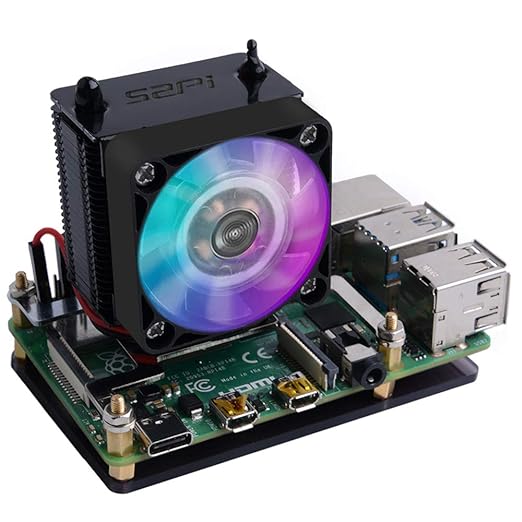

こういったラズパイ用の小型タワークーラーをヒートパイプの上に乗せる方法。
デスクトップ用のCPUクーラーは大きすぎて安定せず、ヒートパイプに対して上手く接地しないため効果がなかったが、ラズパイ用のクーラーであればヒートパイプに丁度乗り、安定して接地してくれるので、それなりに熱を吸い上げてくれる。
試しに負荷をかけて100度になるところで、ラズパイ用のクーラーを一基ヒートパイプ上に置いてみたところ、97度までしか上がらなかったため、効果はあるものと思われる。
クーラーを回すにはAINEXのUSB ケースファン変換ケーブルがあるといい。これにラズパイ3用のクーラーのピンをつなぐとセットアップできる。
ラズパイ5向けのファンは専用の端子がついていて面倒なので、汎用的なコネクタがついているラズパイ3用のクーラーが便利だ。
これが一番効果があるのだが、エアコンの風が当たると寒い。しかし気温に対して指数関数的に温度が上がるように見えるので、室温が1度下がるだけでも結構効果がある気がする。

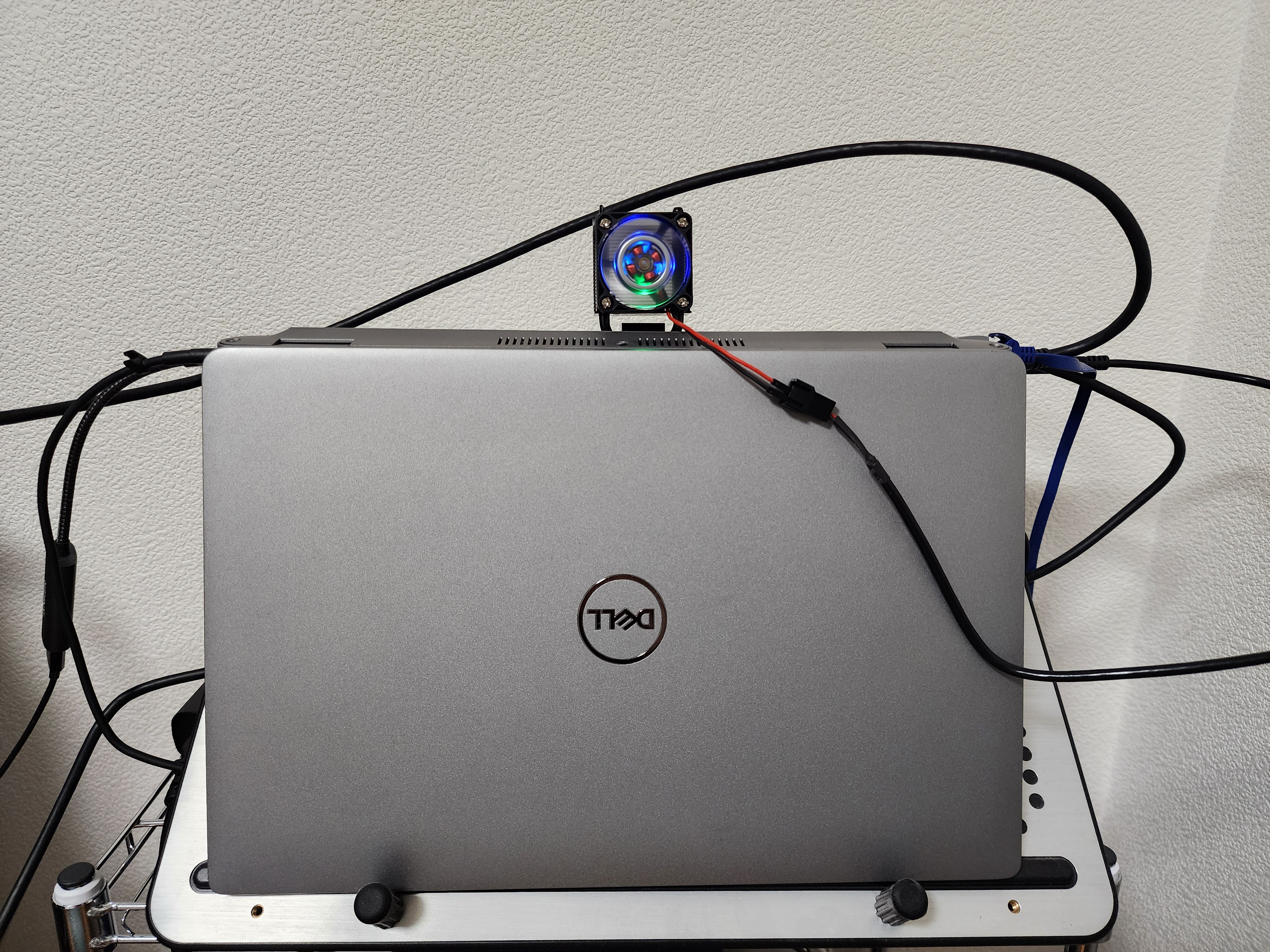

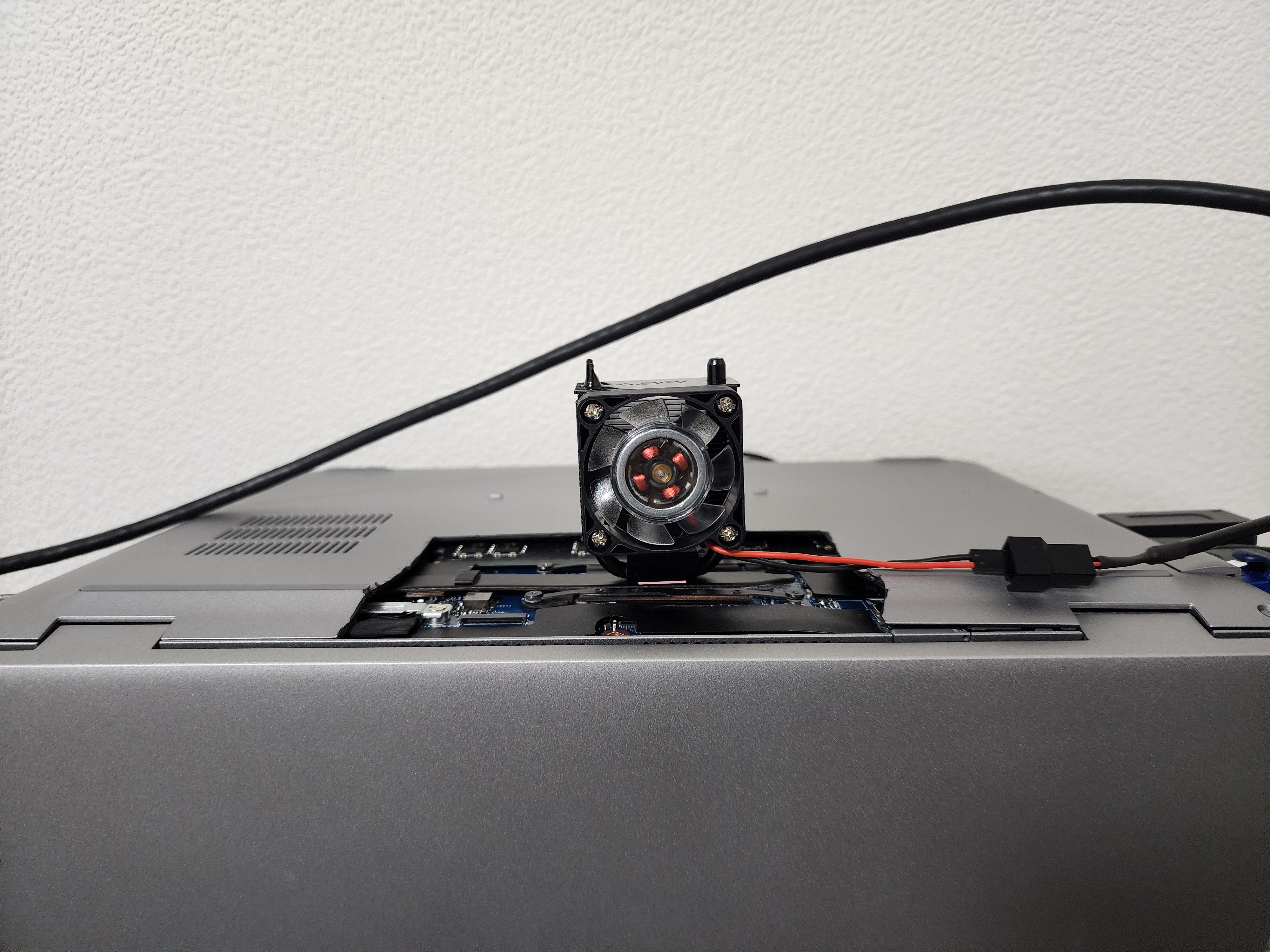

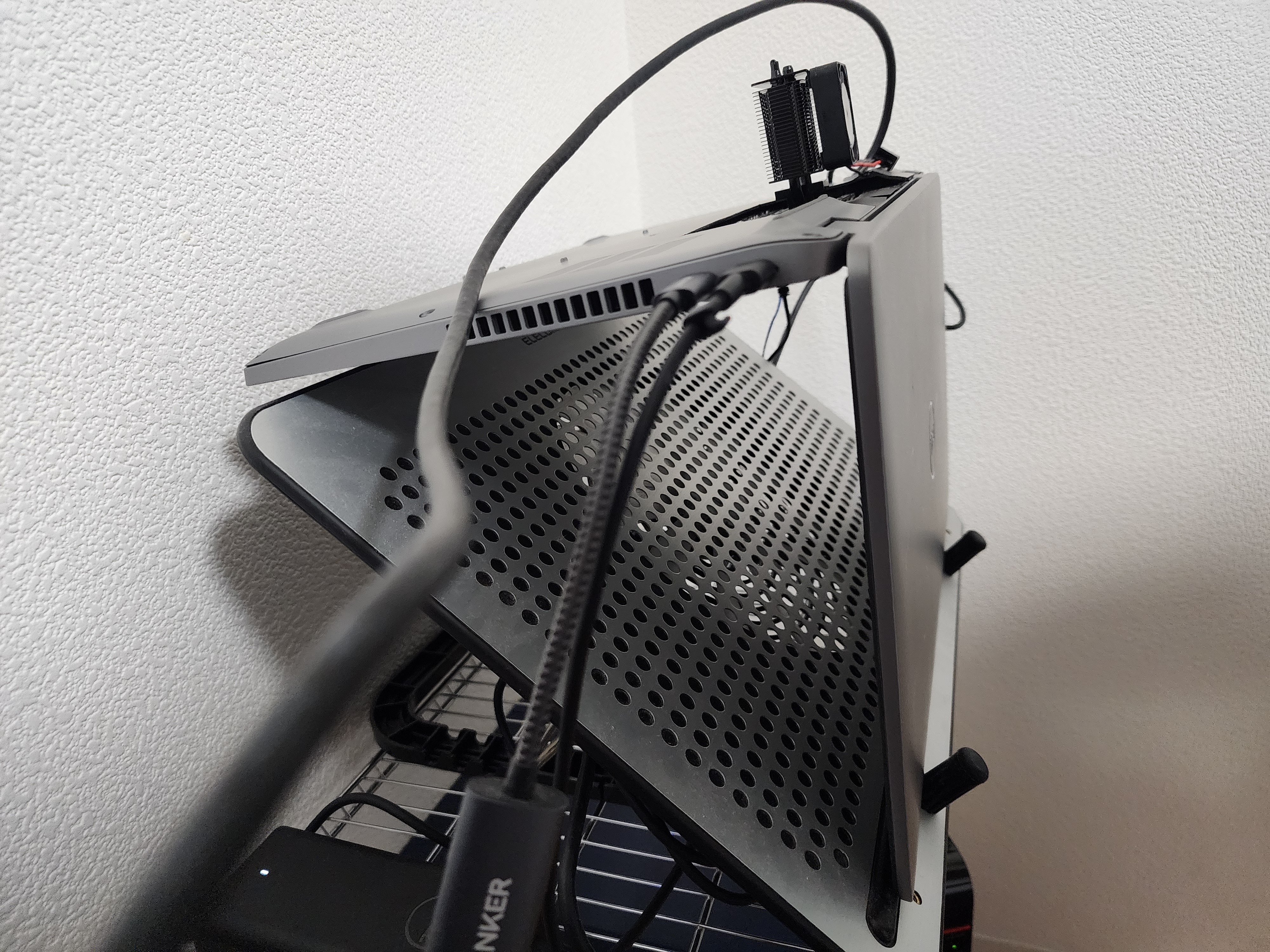

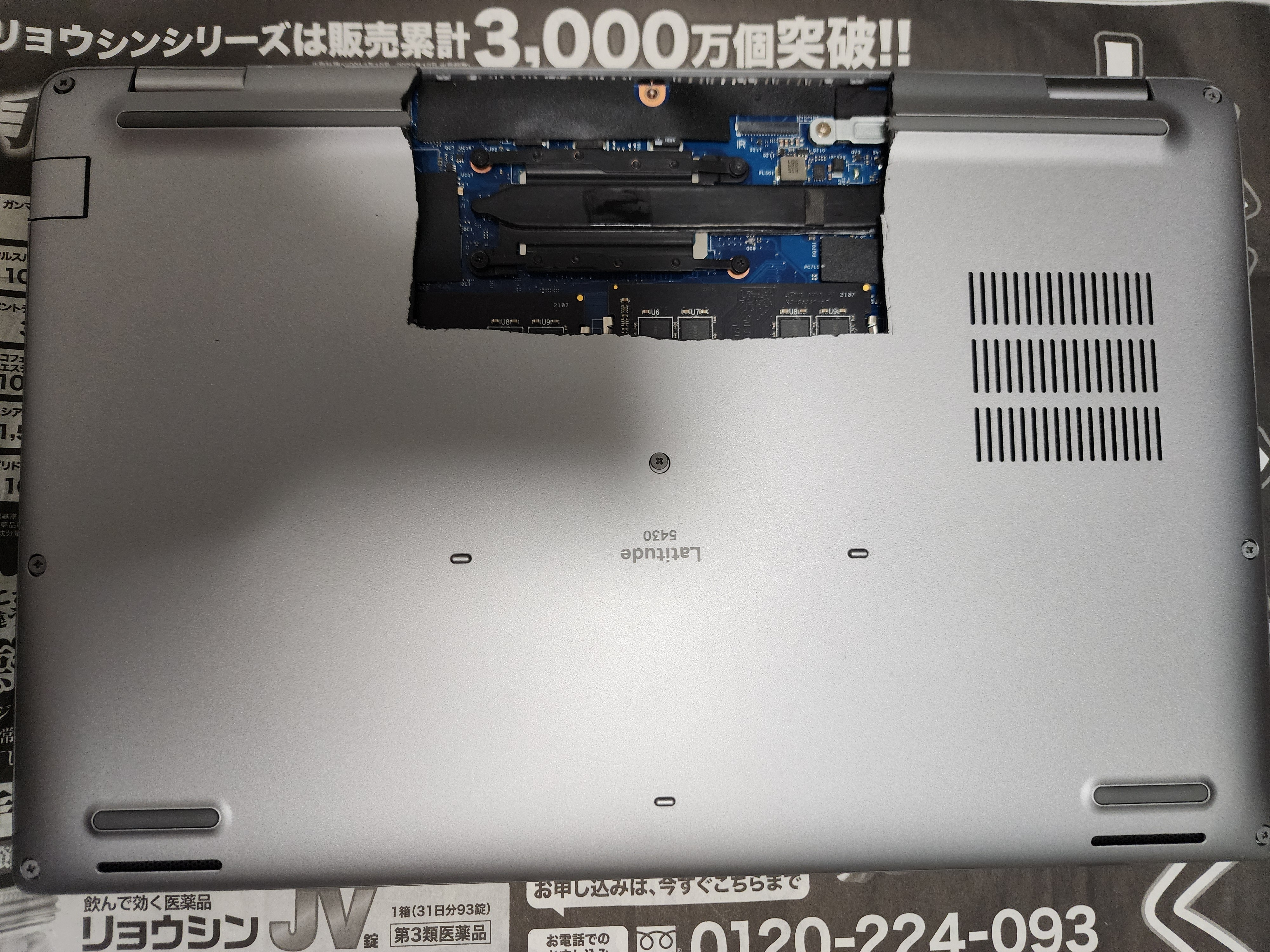

このようにノートPC冷却台の上にノートPCを逆さまにして乗せ、CPUのヒートパイプの上にラズパイクーラーを乗せている。しかし裏ブタを全開にするとLAN線が挿せなくなって困る。そこで裏蓋に穴をあけるため、アリエクで穴あけ用の裏ブタを購入し、放熱したい場所だけプラスチックカッターで切断して穴をあけている。これであれば元の裏ブタは無傷で温存でき、裏ブタと一体化したLANジャックを生かしたまま、放熱口を作れるという寸法だ。
結果的に室温27度下で、アイドル時であれば35～40度、通常時で60～70度、負荷がかかっていても100度に張り付くことは減ったように思うし、パフォーマンスは目に見えてよくなった。
ただちょっと大きな穴をあけすぎたので、裏ブタを買いなおして穴は小さく作り直そうと思う。

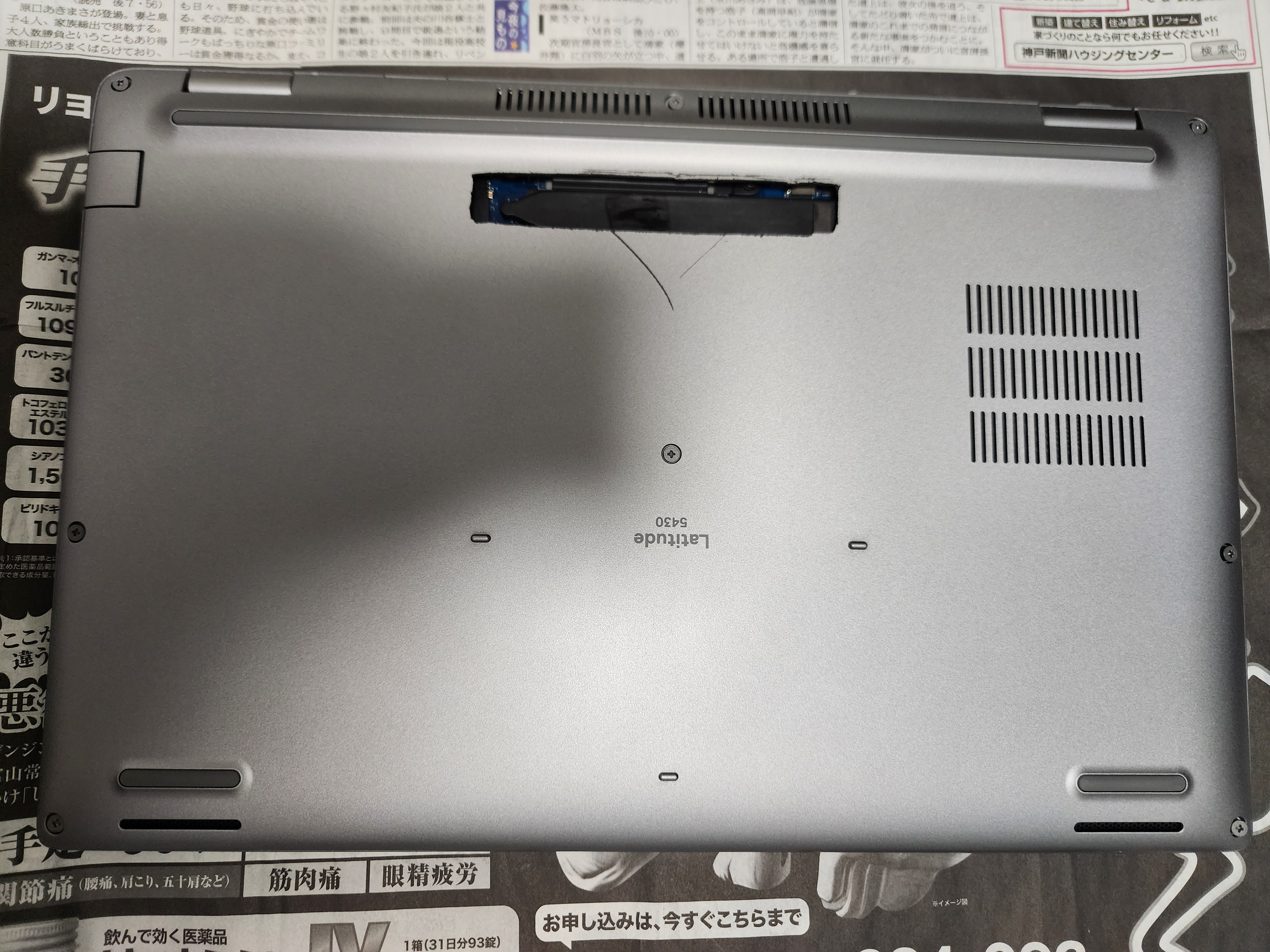

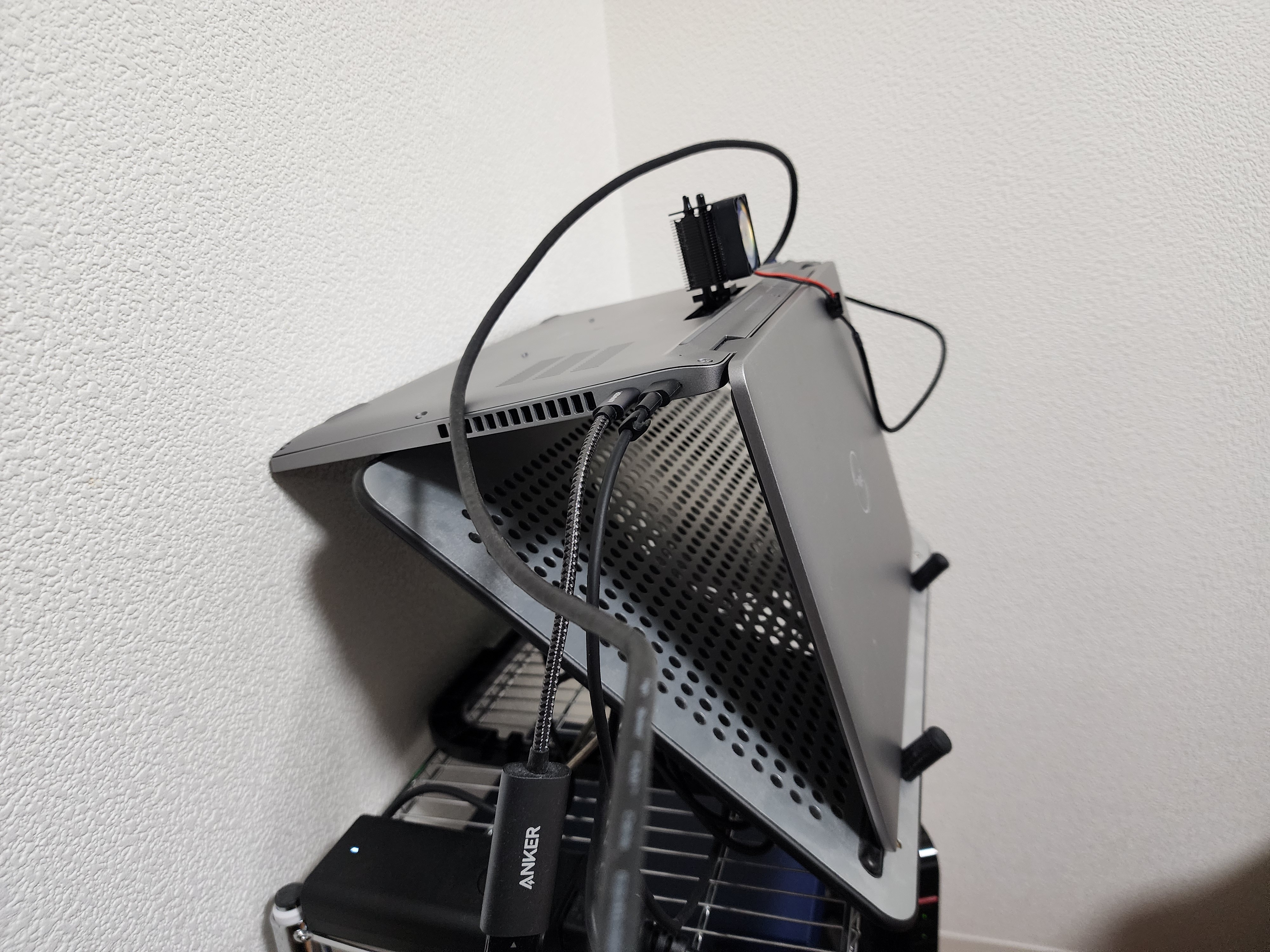

流石に穴が大きすぎて埃などの侵入が心配なのと、持ち運びに不便なので穴を小さくした。以下はそのビフォーアフターである。
今回の改造により見た目のヤバさも減り、大分マシになった気がする。因みに裏蓋は送料込みで5000円くらいするので結構痛い出費だった。
問題の温度についてだが、若干上がったもののファンとヒートパイプの接着を付属のサーマルパッドからNoctuaのCPUグリスに変えたところ、上手いこと相殺できたのでよかった。
