図面に書いてある図形の位置や大きさと実際の位置と大きさには相関がない。どこまでの距離かを解りやすくするために適当においてるだけ。

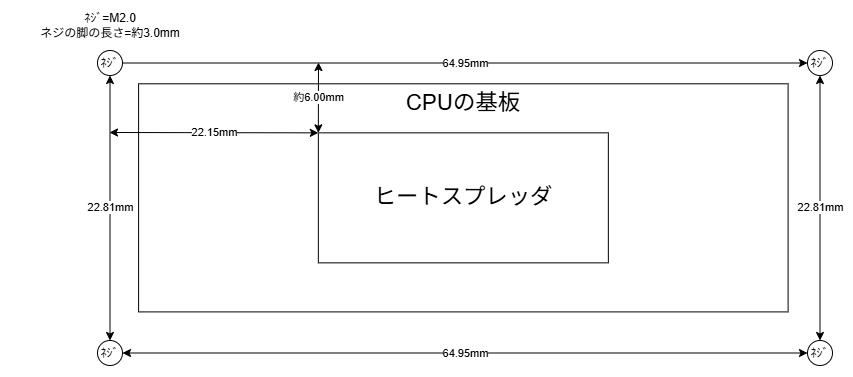

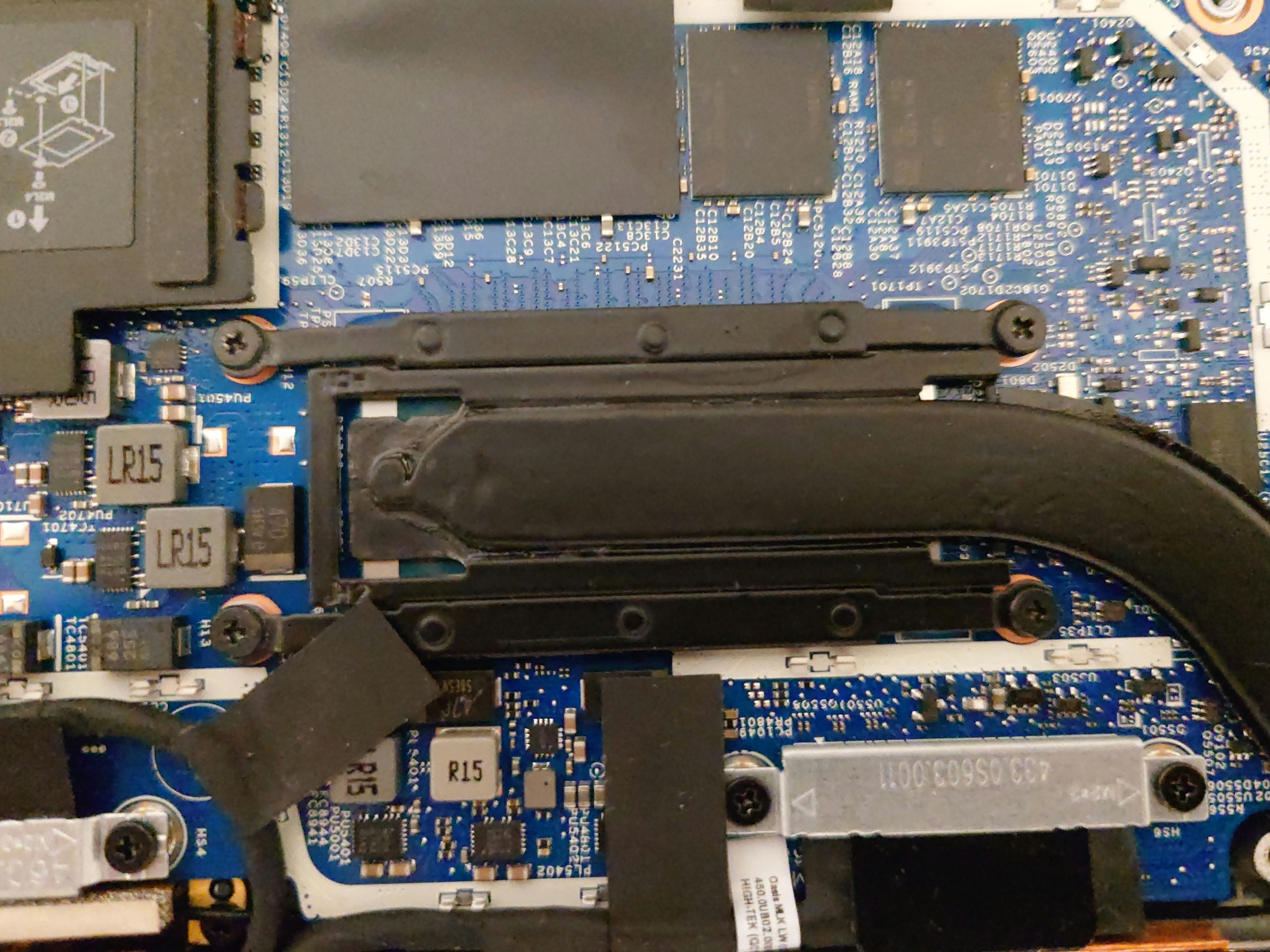

Latitude 7350のCPUクーラーマウンタのネジ穴とネジ穴からヒートスプレッダまでの距離

この部分の寸法。

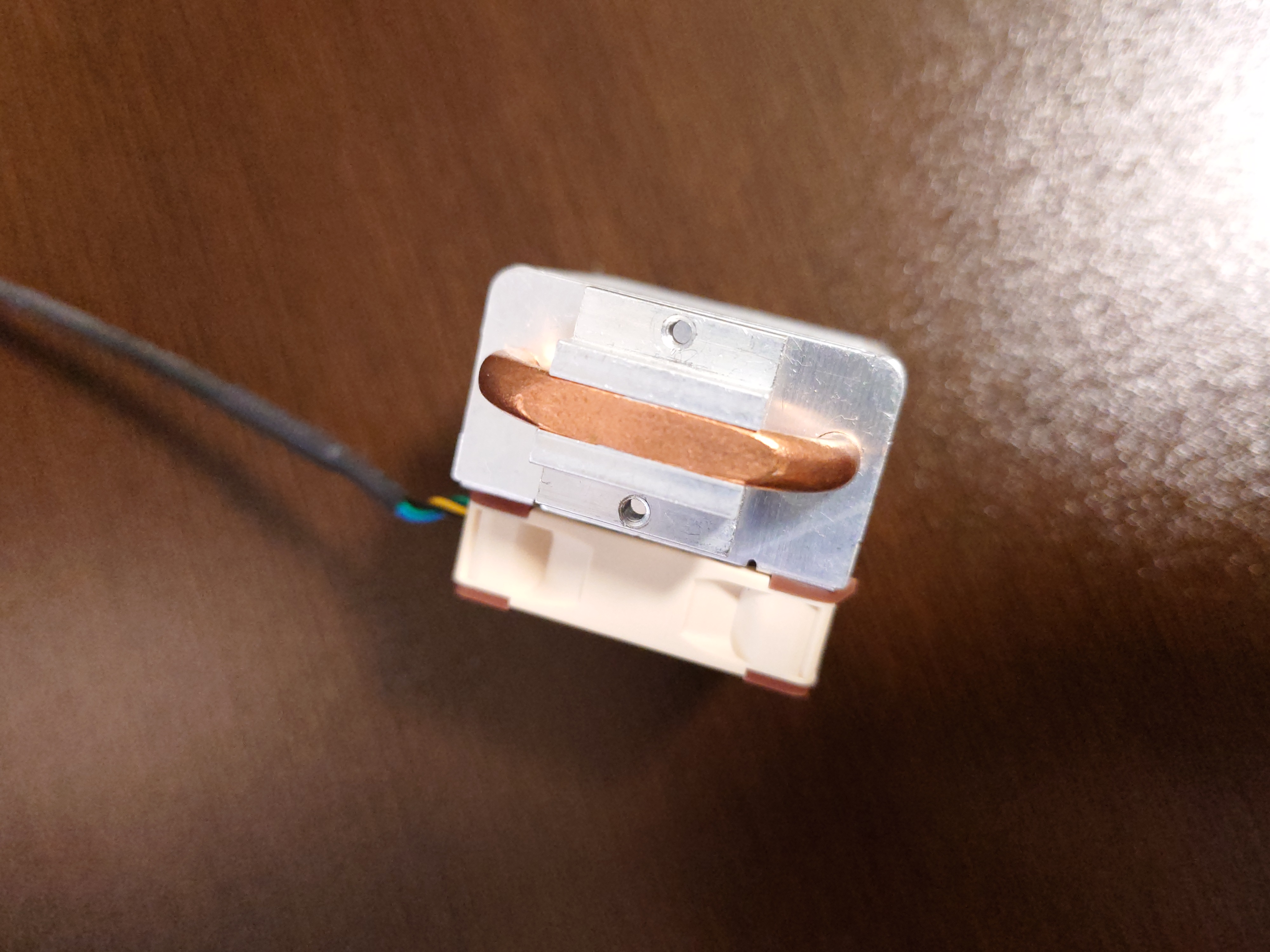

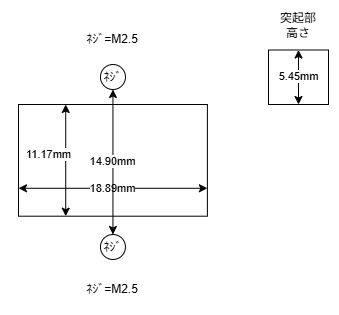

GeeekPi ICE Tower Plus Cooler Raspberry Pi 5 アルミニウム アクティブクーラーのネジ穴と周辺の寸法

この部分の寸法。

あとがき

R86S U1を冷やそうとした作業の残渣もそうなのだが、測ったはいいものの、クーラーを取り付けるマウンタをどう作るかが問題なんだよな…。
