Openwrt本体でメトリクスをグラフで見れるようにした
投稿日：

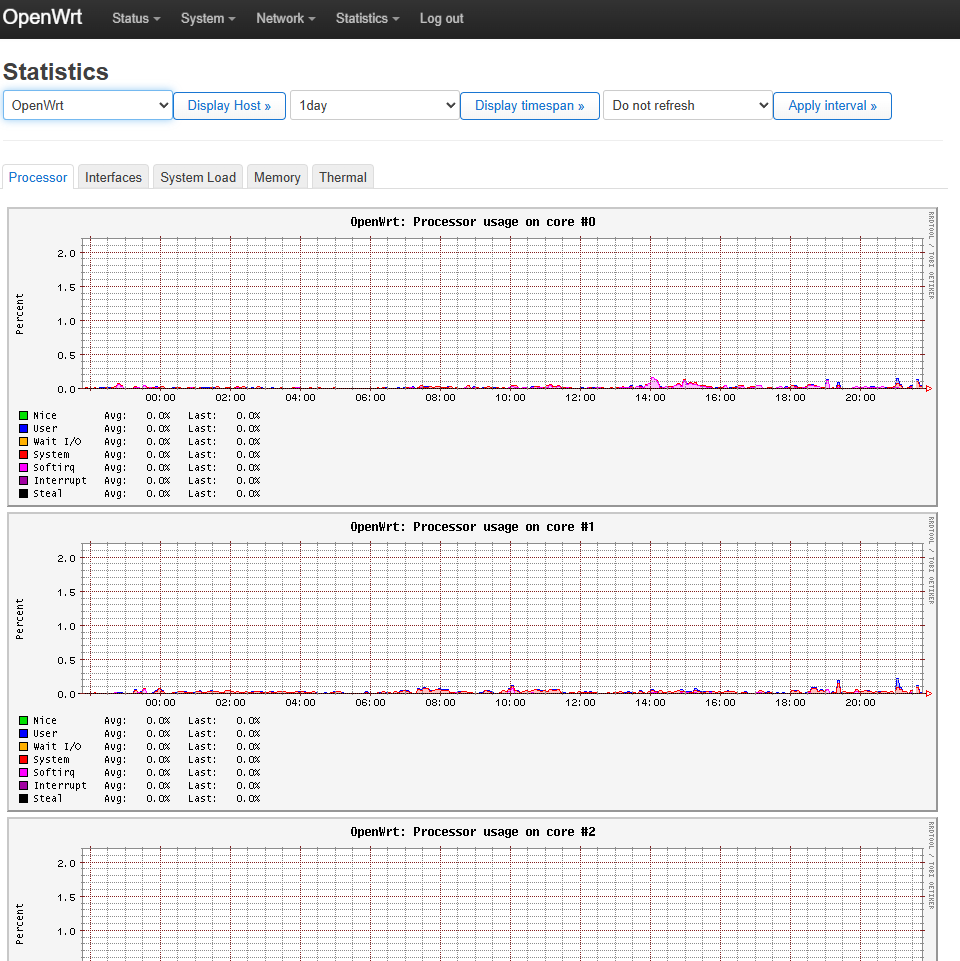

luci-app-statisticsとcollectdを入れて下図のように各メトリクスのグラフを見れるようにした。collectdは、システム情報を定期的に収集し、さまざまな方法で値を格納するメカニズムを提供する小さなデーモンで、luci-app-statisticsはそれをLuCI上に表示するためのものっぽい。
確認環境
| Env | Ver |
|---|---|
| OpenWrt | 24.10.0 |
セットアップ
- LuCIを開く
- System→Software
- luci-app-statisticsを入れる
- 画面リロード
- Statics→Graphからグラフが見れることを確認
この時点で幾つかのプラグインが導入されたが、消したり入れたりして、結果として以下のものを導入した。
- collectd-mod-cpu
- collectd-mod-interface
- collectd-mod-load
- collectd-mod-memory
- collectd-mod-thermal
- collectd-mod-rrdtool
- グラフを書くのに必要らしい。特に設定せずとも勝手に設定されるため気にしなくて良さそう
Collectdのプラグイン設定
/etc/collectd.confをいじると変更できる。
基本的にはLoadPlugin hogeでhogeプラグインを読み込み、以下の書式で設定するようだ。設定がなければLoadPlugin hogeだけでよい。
<Plugin hoge>
Foo true
Bar 1
Baz "fuga"
</Plugin>
Collectdのプラグイン
collectd-mod-cpu：CPU使用率
| 設定 | 内容 | デフォルト |
|---|---|---|
| ValuesPercentage | trueであれば、パーセンテージで取れる |
true |
| ReportByCpu | trueであれば、コアごとに取れる |
true |
| ReportByState | trueであれば、システム、ユーザー、アイドルなど、状態ごとに取れる |
true |
設定はデフォルトのままで良さそう。
collectd-mod-interface：ネットワーク転送量
Network→Interfaces→Deviceにあるものが見れる。
br-lanとMAP-E、PPPoEが見たいので以下のようにした。
LoadPlugin interface
<Plugin interface>
Interface "br-lan"
Interface "map-wanmap"
Interface "pppoe-wanppp"
</Plugin>
collectd-mod-load：負荷(Load Average)
uptimeコマンドで出てくる内容と思われる。1を超えていれば過負荷、割っていれば余裕がある。
Wikipediaによると、1ならその時間平均で全てのプロセスが実行され、1.73なら73%のプロセスが実行待ちになったと言う事のようだ。これを1分、5分、15分の平均で出しているとのこと。
設定項目がない。
collectd-mod-memory
メモリの使用量を取れる。
| 設定 | 内容 | デフォルト |
|---|---|---|
| ValuesAbsolute | 物理メモリ使用量の絶対数で報告するかどうか（つまりどういうこと？） | true |
| ValuesPercentage | メモリ使用量をパーセンテージで報告するかどうか | false |
設定はデフォルトのままで良さそう。
collectd-mod-thermal
デバイスの温度を取れる。
| 設定 | 内容 | デフォルト |
|---|---|---|
| ForceUseProcfs | Linuxインターフェースではなく、procfsから熱源を取得する | false |
| Device | 温度を取得するデバイス名 | |
| IgnoreSelected | trueにするとDeviceで指定したデバイスを集計外にする |
false |
R86S U1の場合、thermal_zone1以外無価値に見えたので、thermal_zone1のみとした。thermal_zone0はマザーボードの温度のようだが、固定値しか出てこない。
LoadPlugin thermal
<Plugin thermal>
Device "thermal_zone1"
</Plugin>
