投稿日：
R86S U1のファンはいかにも貧弱でいつ壊れても不思議がなかったので、壊れる前にもうちょいマシにしようと試行錯誤したログ。
やろうとしたこと
既存のケースを外し、ラズパイ用の大型クーラーをつけて適当なケースを作って冷やせるようにしようとした。
R86S U1の分解像

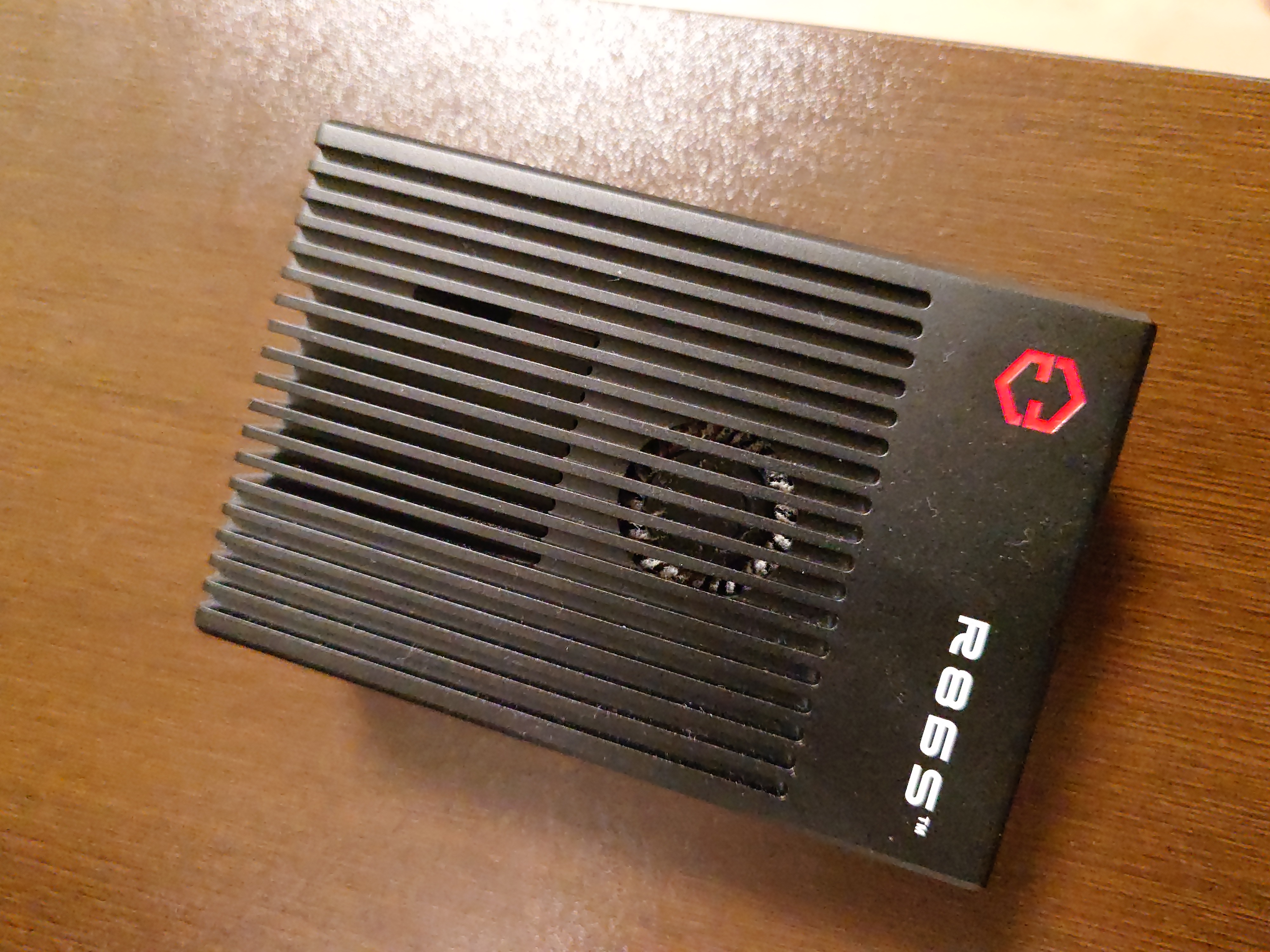

外観
裏ブタを開けたところ

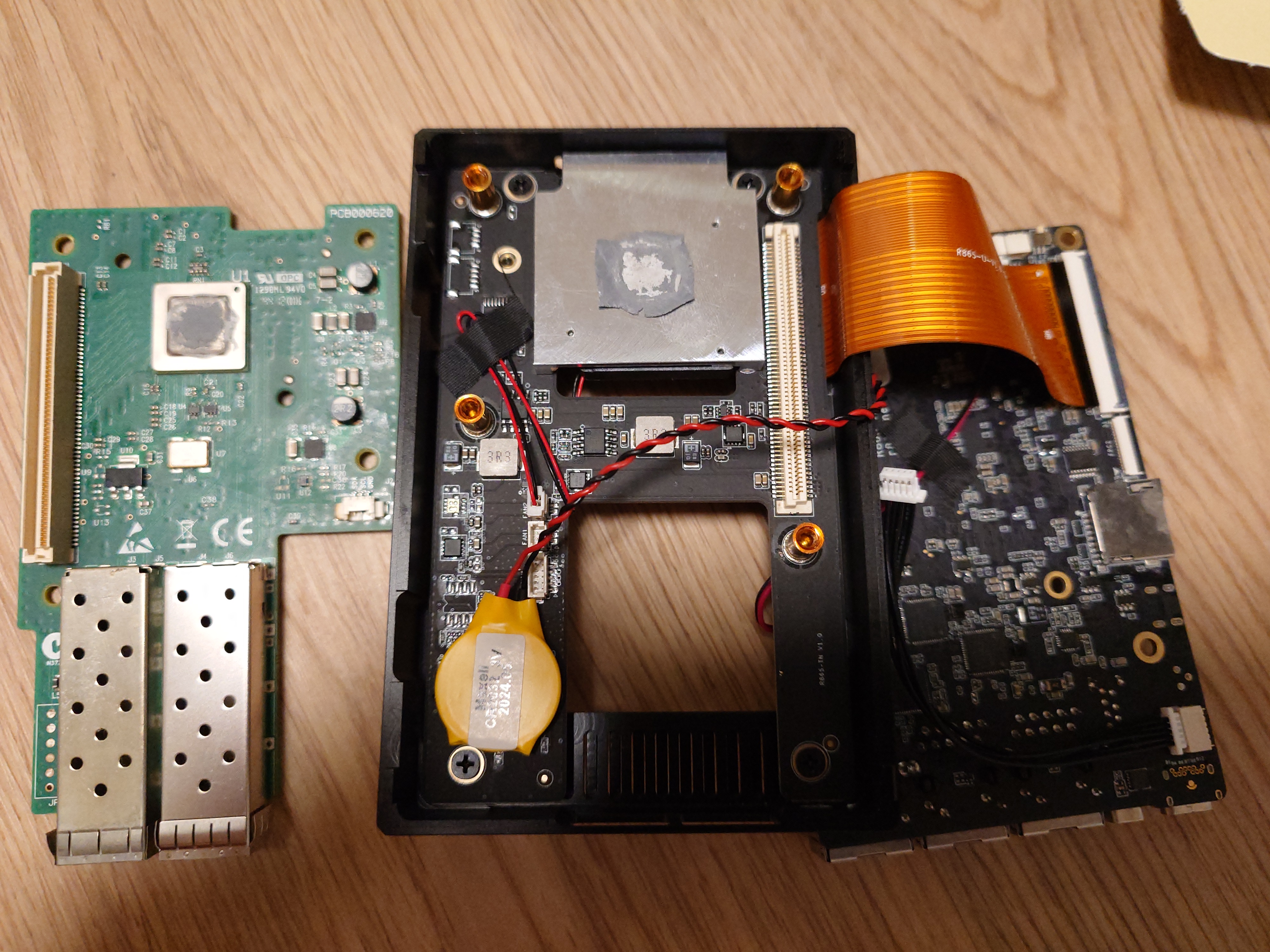

本体を開けたところ
手前からCPUボード、NIC、NICの裏板の三層構造になっている。
各ボードを繋ぐケーブルが邪魔なので、作業するときは外すとやりやすい。

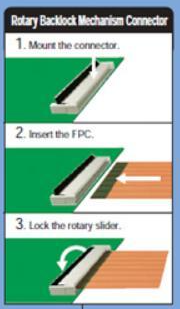

FPC（フレキシブル基板、フレキシブルケーブル）は以下の手順で外せる。左右についている爪を触ると折れるので触らない方がいい。但し折れても支障はない。

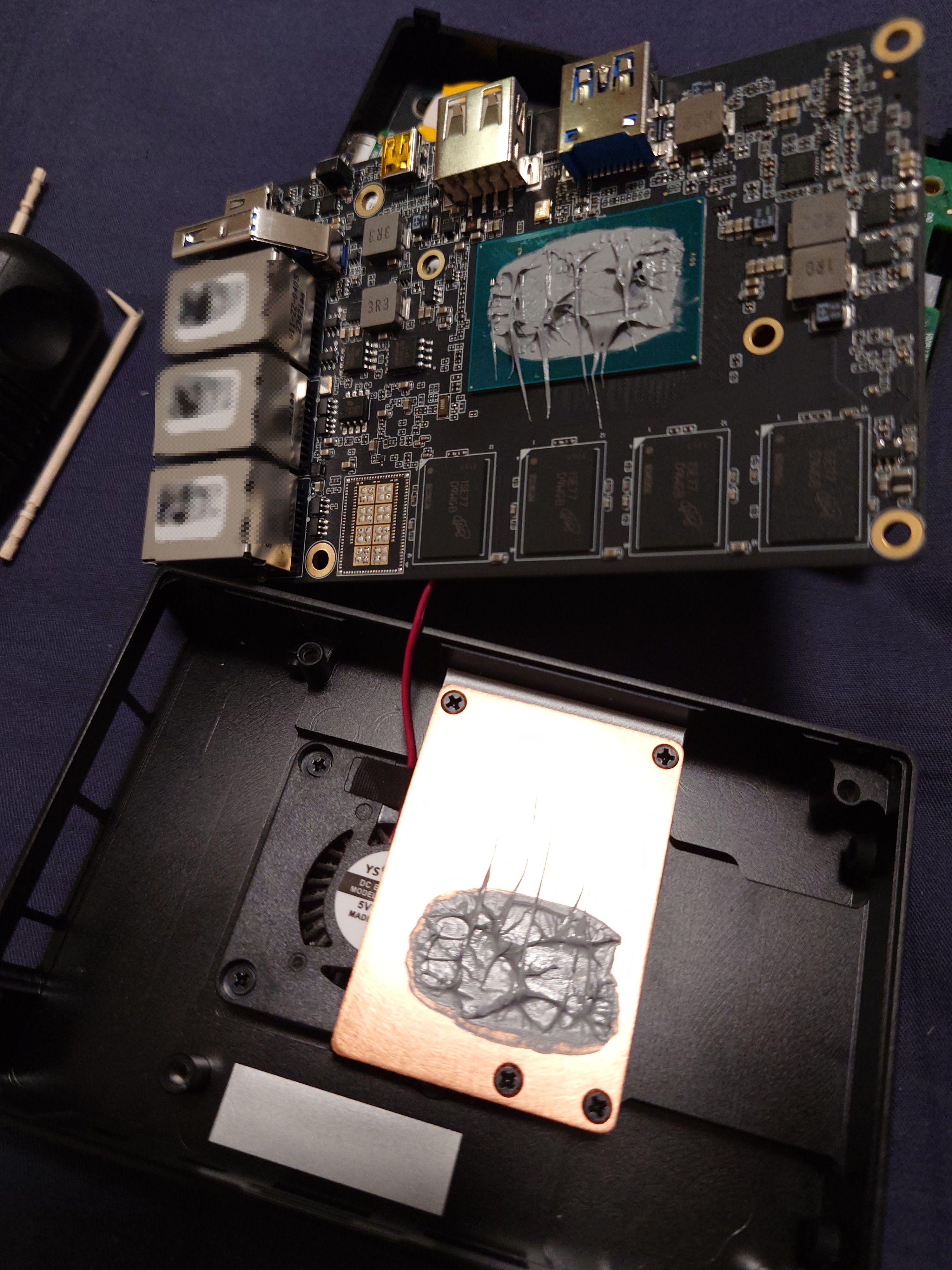

CPUボードを開けたところ
グリスが酷い。閉じ直すときは、ここまで塗る必要はなく、注射器から1mmほど出しておけばよい。
CPUヒートシンク？

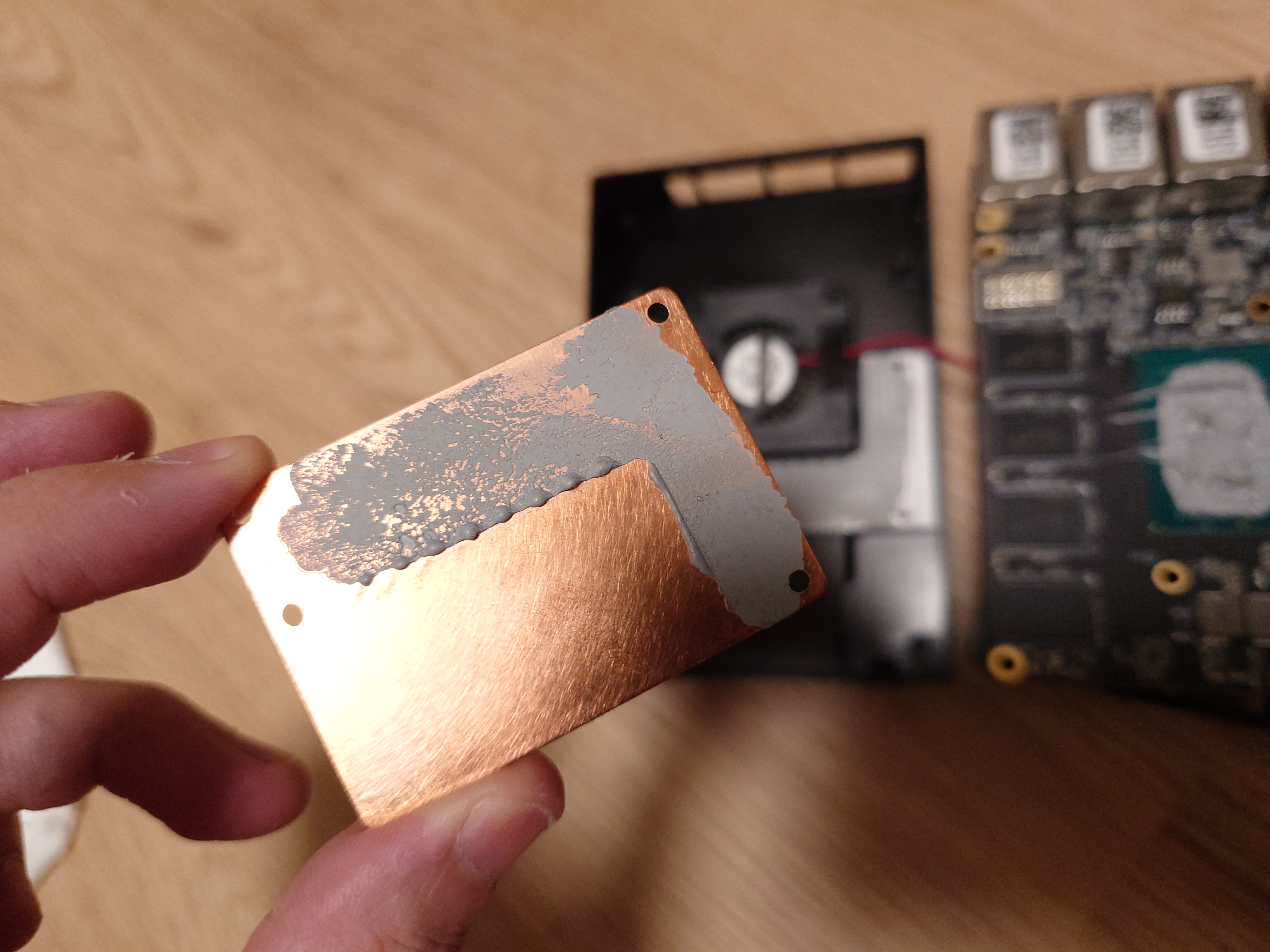

蓋側にはケースに熱を伝えるための銅の板がついており、やはりグリスがたっぷりついている。

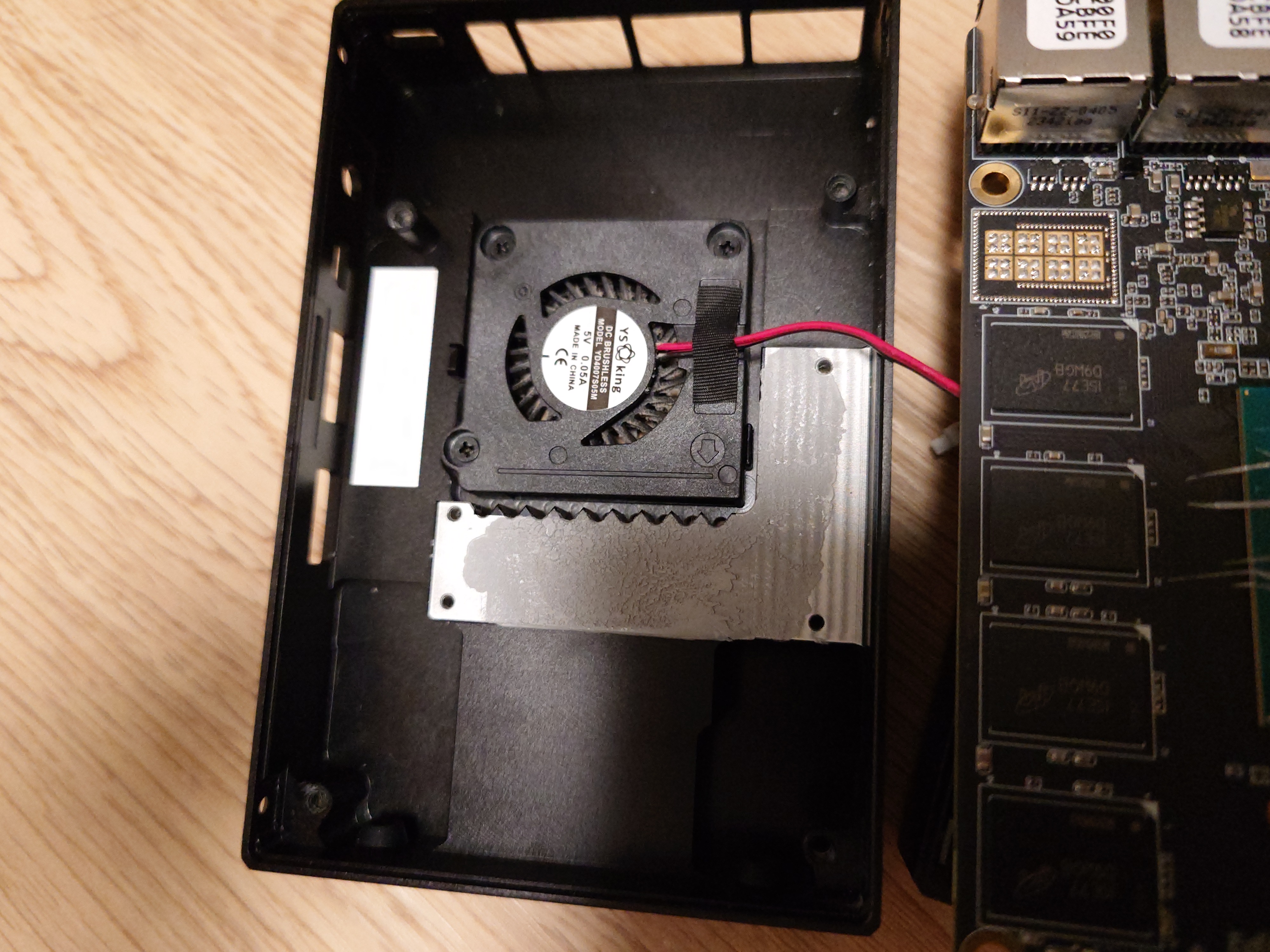

CPUファン
銅板やヒートシンクを冷やしているというよりはケース表面のヒートシンク形状を浸すための装置に見える。40 x 40 x 7mmの2pin形式なら互換性があるものと思われる。
ピンの形状は検証していないが、調べた限りJST SH1.0MMらしい。ハウジングはこの手の製品が使えると思われる。
耐久性が心配になるサイズだが、この方式であれば上に60mmファンを雑に置いておいても成立しそうな気はした。
CPUボード単体
CPUにはヒートスプレッダが二つ付いており、ノートPCによくあるタイプに見えた。
NIC側を開けたところ
NIC本体と裏板は特殊なコネクタで繋がっており、上に引っ張ると抜ける。調べた感じOCP2.0という規格らしい。
OCPはOpen Compute Projectの略で、ラックサーバー用の規格のようだ。一般的にOCP2.0メザニンカードと呼ばれているらしい？
このコネクタを備えた変換PCIeカードも流通しており、普通のPCに繋ぐこともできるようだ。
R86S U1の寸法記録

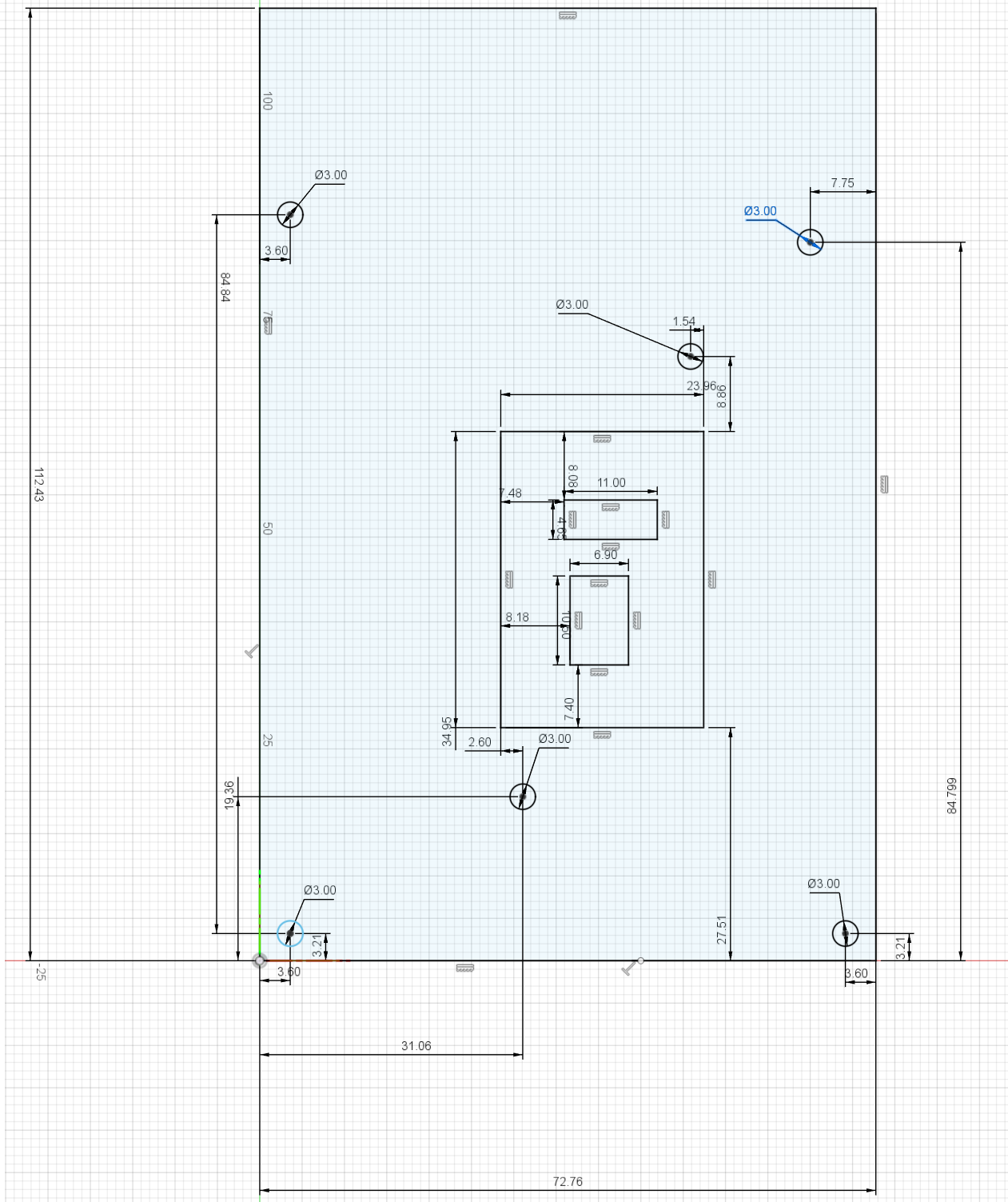

CPUボード
Autodesk Fusionで描いたもののスクショ。誤差+-0.50mm程度と思われる。

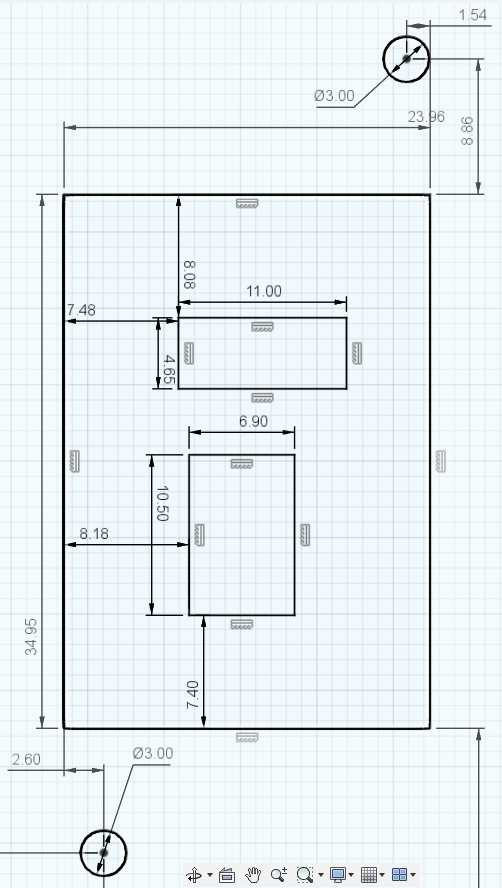

CPU本体
Autodesk Fusionで描いたもののスクショ。誤差+-1.00mm程度と思われる。
Rが付いて盛り上がった形をしているヒートスプレッダのサイズが上手く取れなかったので、大まかな図。特に上下のスプレッダの間隔は怪しい。

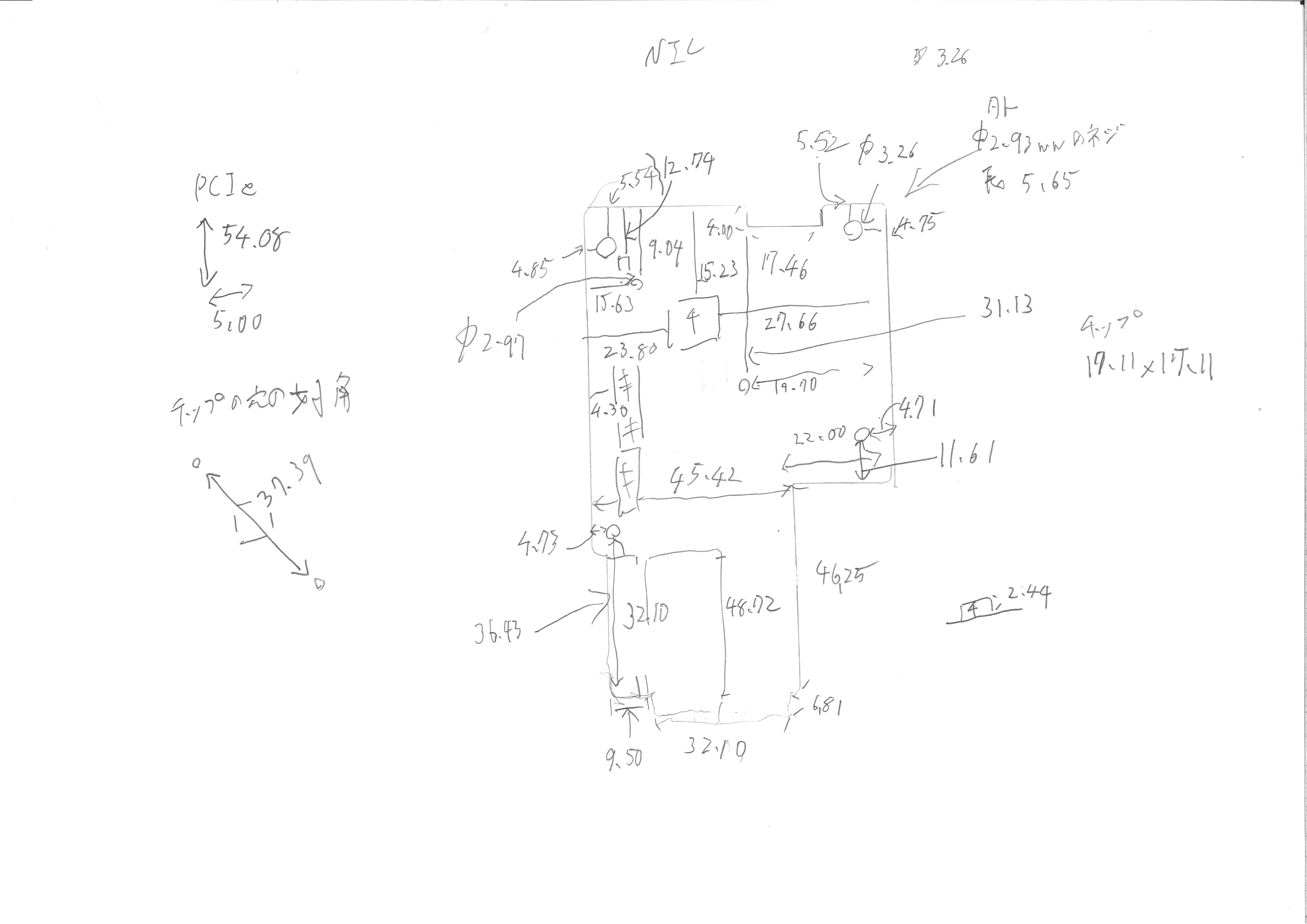

NIC
手描きのスケッチ。ネジ穴の直径を書いているが、実際はすべて3.00mmと思われる。
「チ」とあるのはNICのチップ。「チ」2.44mmはチップの高さ。

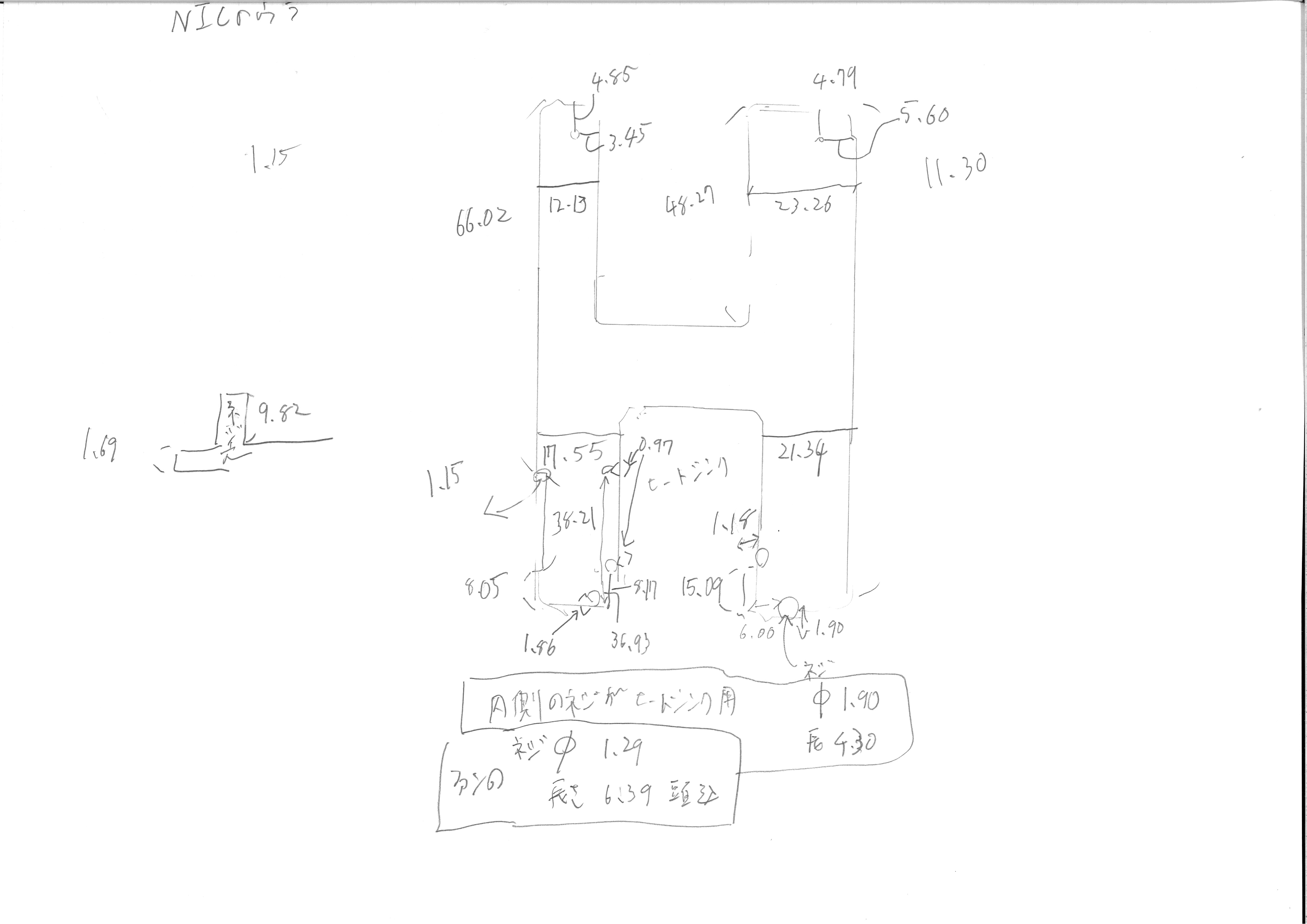

NICの裏板
NICがのっかってる板。NVMeSSDを挿すやつが載ってるやつ。ケース固定用のネジ穴とヒートシンク固定用のネジ穴で直径が異なる。
左にある凸型の図はNICを支えるスペーサーと、それが載った基板の寸法。
下にある「内側のネジがヒートシンク用」「ファンのネジ」とあるのはネジの寸法。

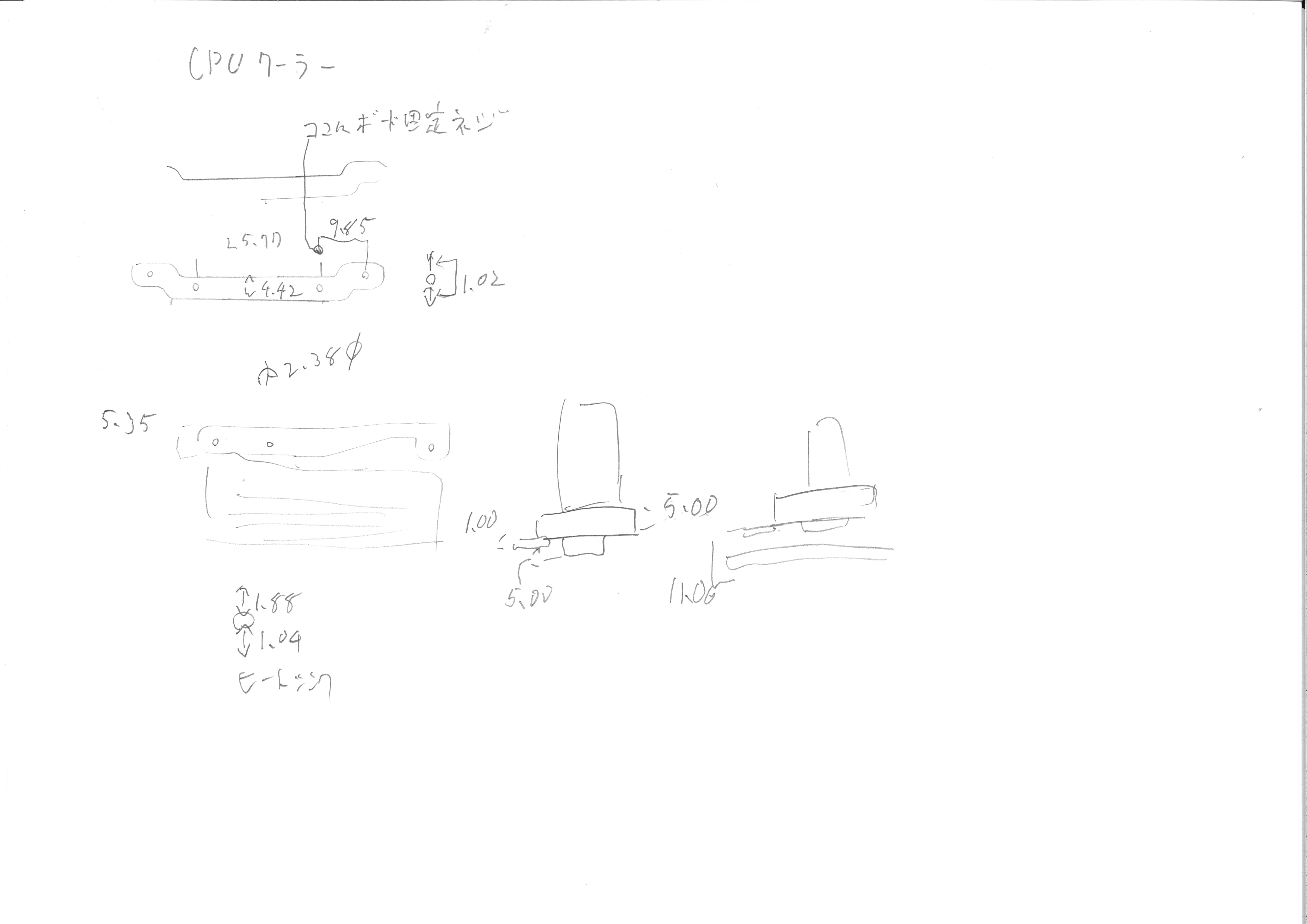

ラズパイクーラーの足回りの寸法
GeeekPi ICE Tower Plus クーラー Raspberry Pi 5、Raspberry Pi 5 4GB/8GB 用冷却ファン付き Pi 5 アルミニウム アクティブクーラーの寸法。
